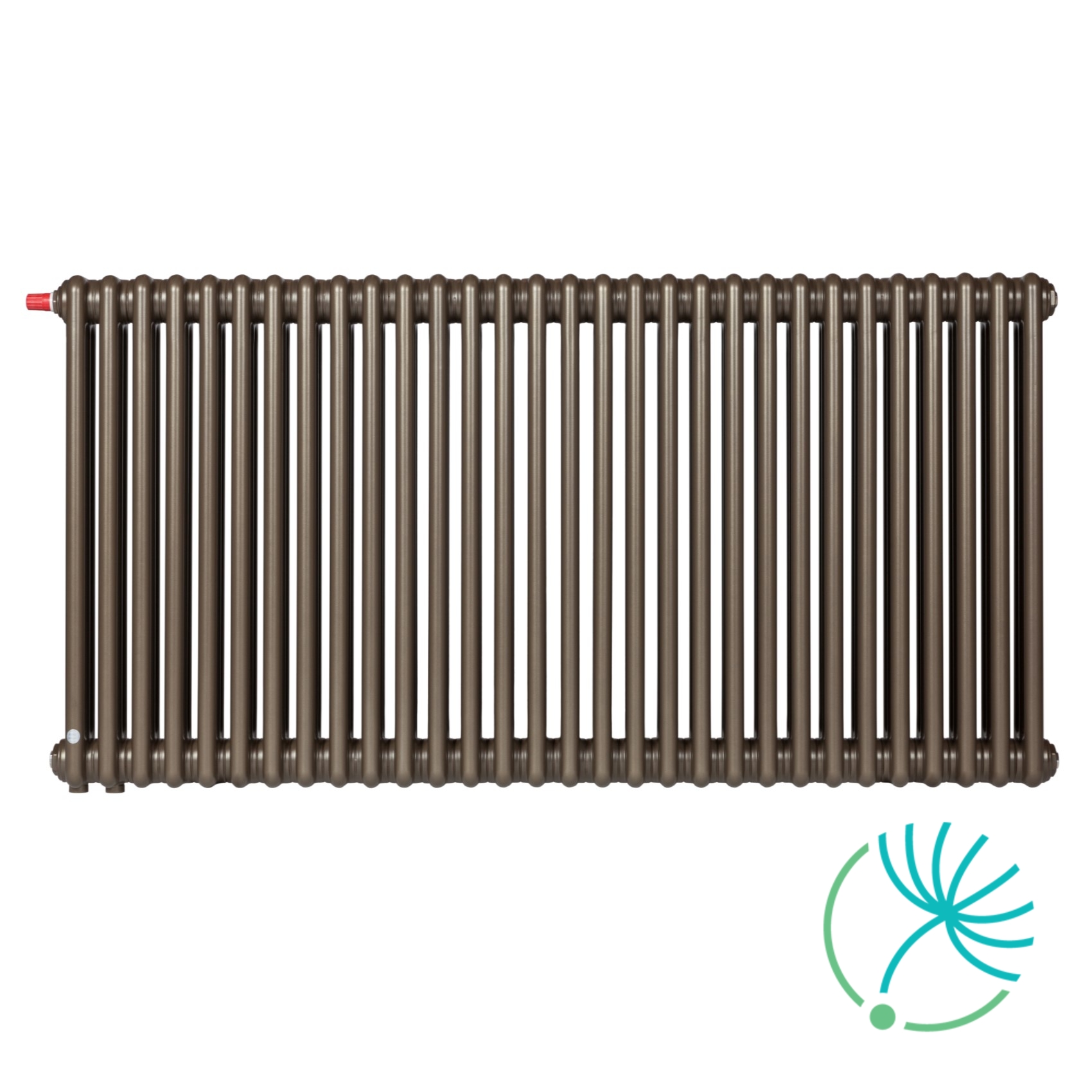

INSTAL-PROJEKT Tubus 3 Wasser-Gliederheizkörper

Hersteller: INSTAL-PROJEKT
Teilen:
Ausdrucken

384,00 €

322,69 € ohne MwSt.
Interesse

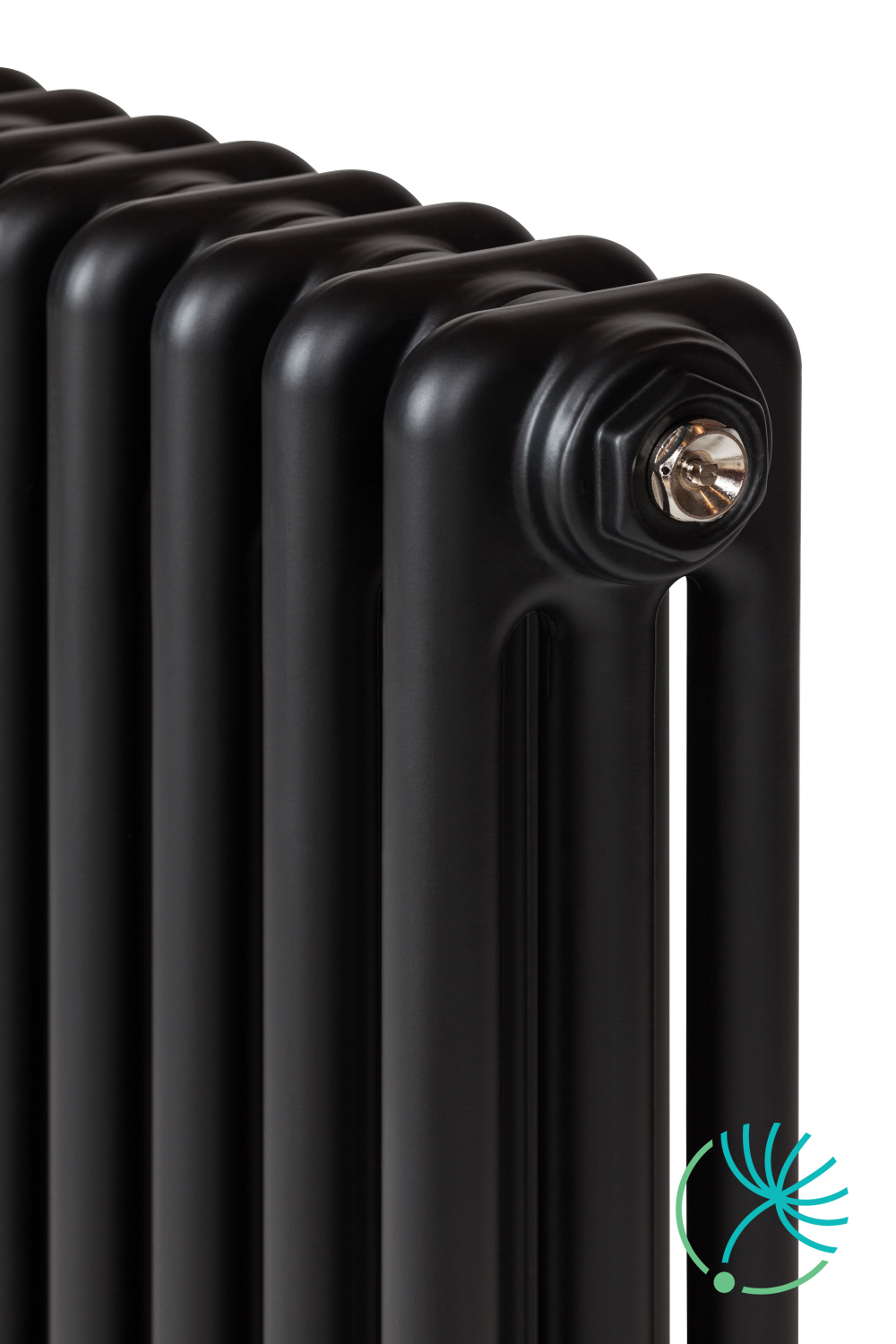

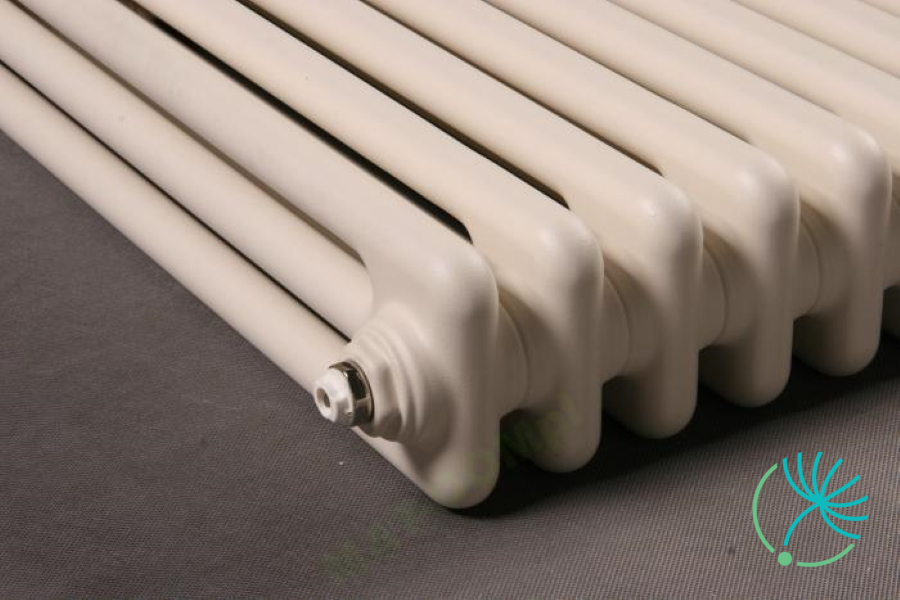

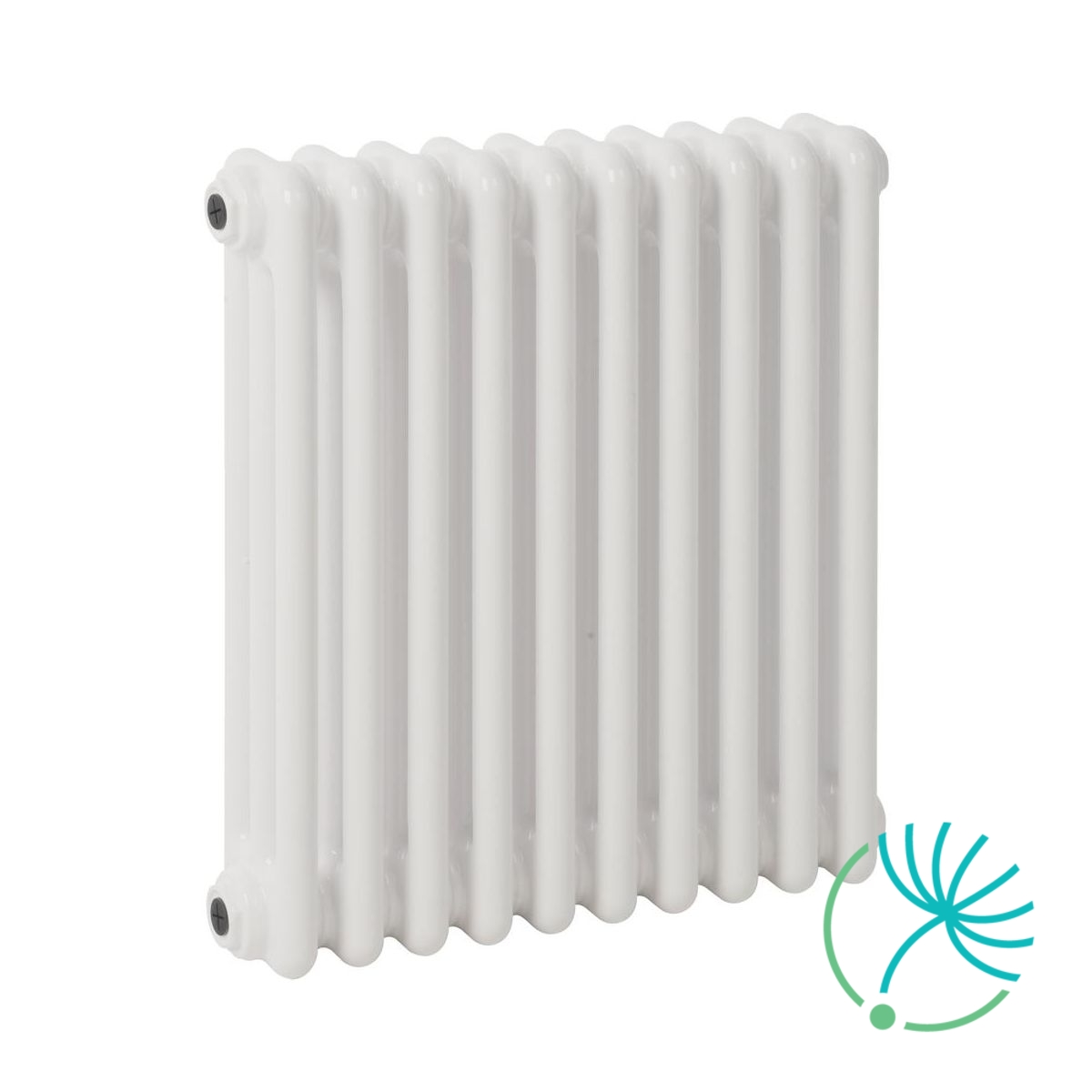

Der Heizkörper Tubus der Firma INSTAL PROJEKT stellt die klassische Gliederform in einer neuen Gestaltung dar. Er verbindet die Funktionalität und den Stil und passt in jedes moderne Interieur.

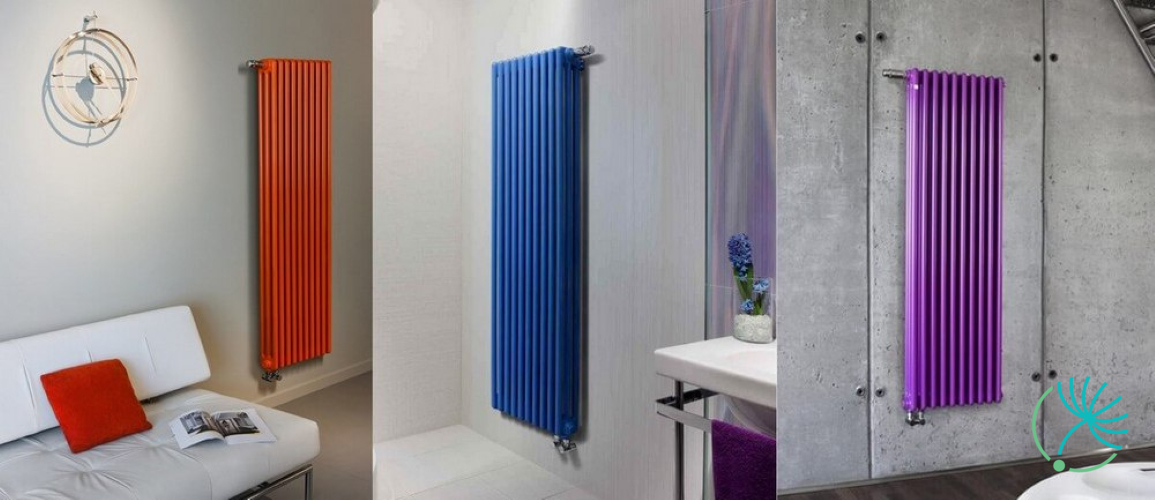

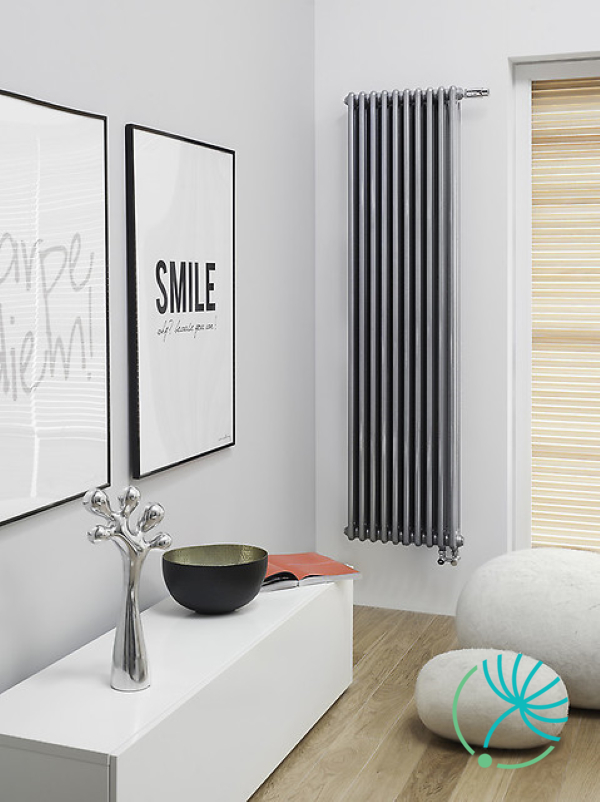

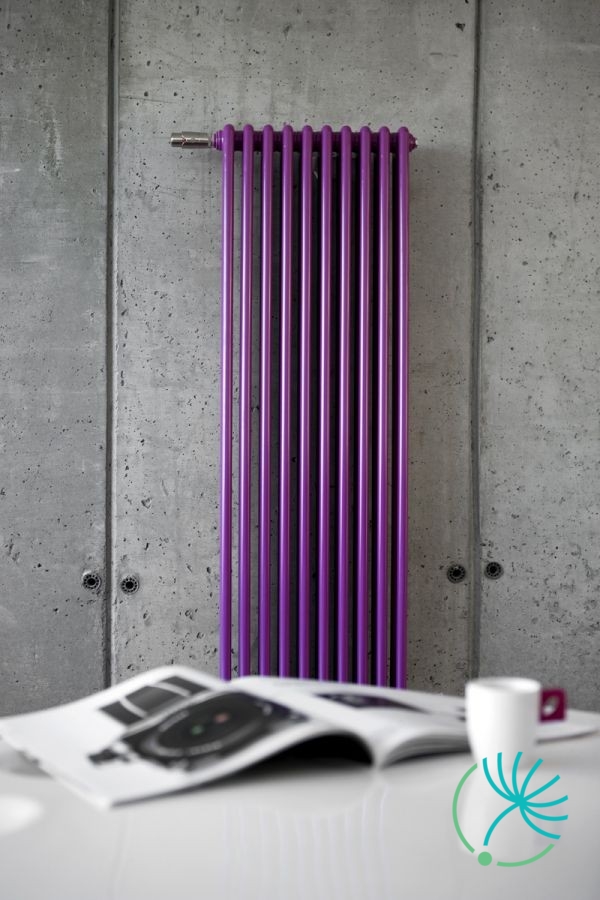

Der Heizkörper Tubus ist ein hoch ästhetisches Retro-Design-Stück und ein flexibler Heizelement:  Die Heizkörper Tubus sind in horizontalen und vertikalen Ausführungen, mit einer doppelten, dreifachen oder vierfachen Rohrreihung, in einer breiten Skala an Farbausführungen und mit verschiedenen Anschlussmöglichkeiten im Angebot. Dank vielen Varianten kann man das passende Modell für jedes Interieur wählen.

Im Angebot in der Wasserversion. Heizleistung: 317-3091 W.

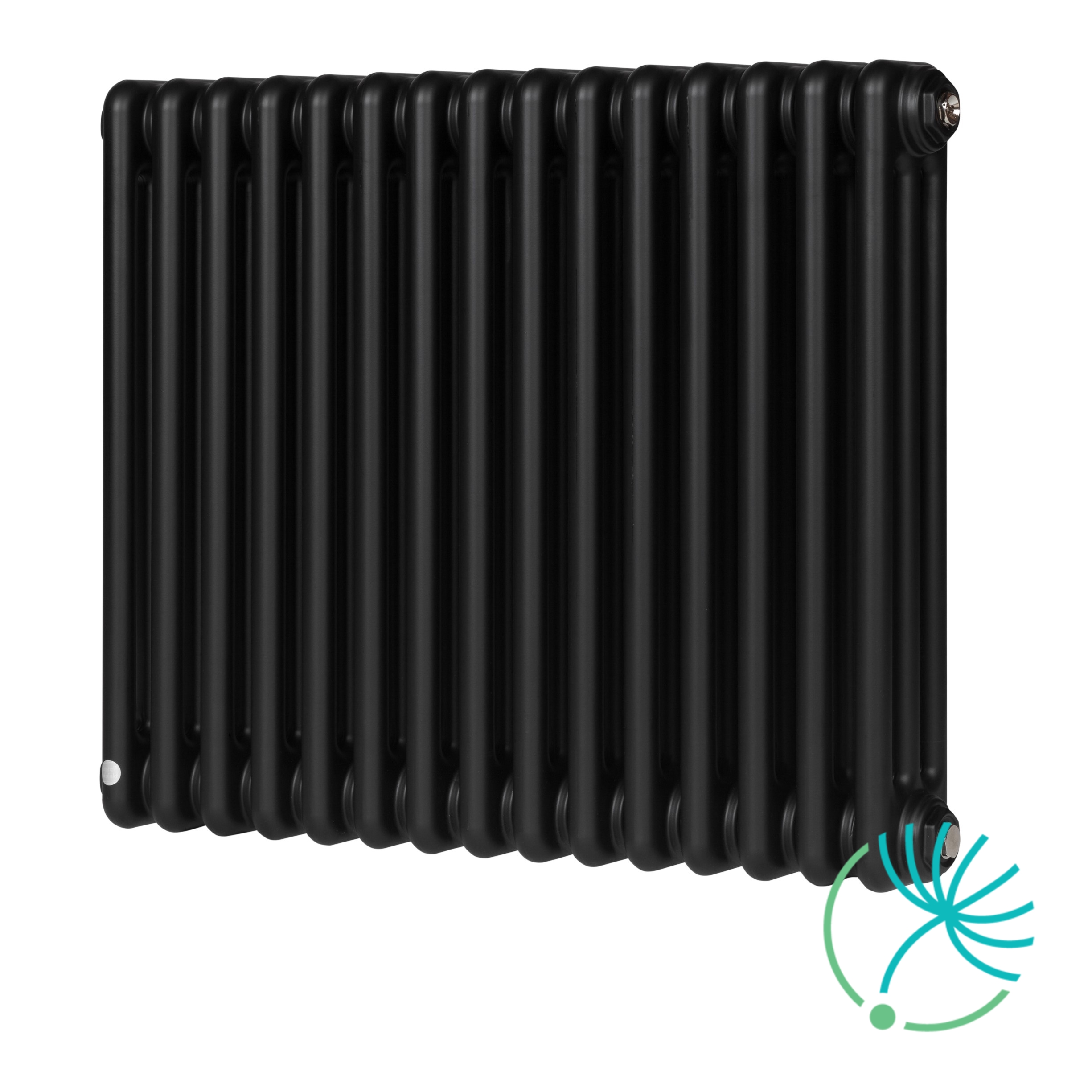

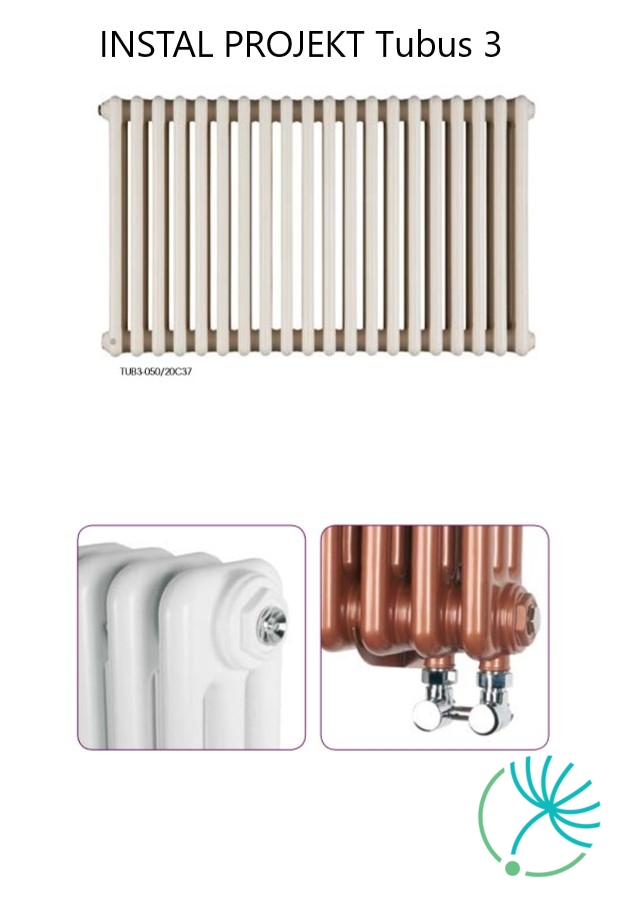

Der Heizkörper Tubus 3 ist ein Modell mit der dreifachen Rohreihung, in der Breite von 2 bis 45 Glieder und der Höhe von 192 bis 2000 mm zur Wahl. Die Firma INSTAL-PROJEKT bietet auch den doppelten Tubus 2 und den vierfachen Tubus 4 an.

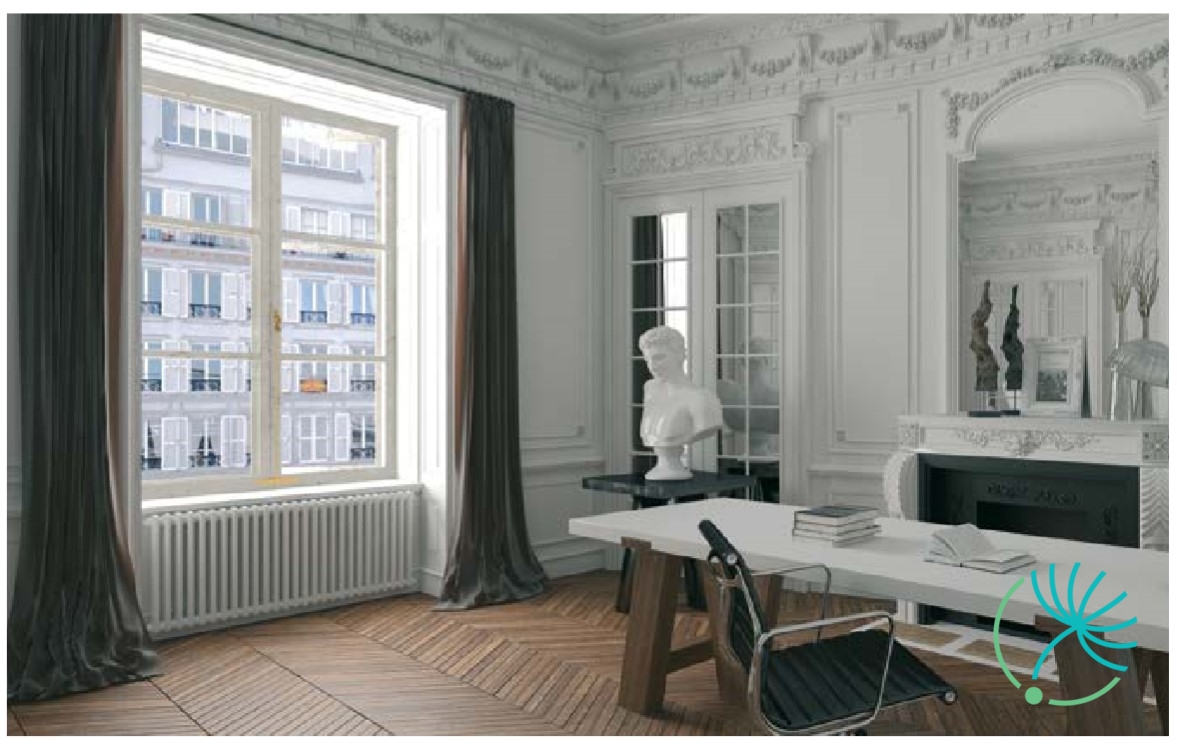

Der Heizkörper Tubus mit seinem überzeitlichen, universellen Design passt in einen klassischen und auch modernen Raum, ideal für Retro-, Originalitäts- oder Minimalismus-Freunde.

INSTAL-PROJEKT Tubus-Heizkörper können in beliebiger Zellenzahl geliefert werden. Siehe Preisliste mit allen Abmessungen.

Lieferzeit: 4-6 Wochen.

Für eine detaillierte Farbabbildung die Farbskala downloaden.

Wir empfehlen auch unser Angebot der thermostatischen Ventile und Regler für die Heizkörper anzusehen.

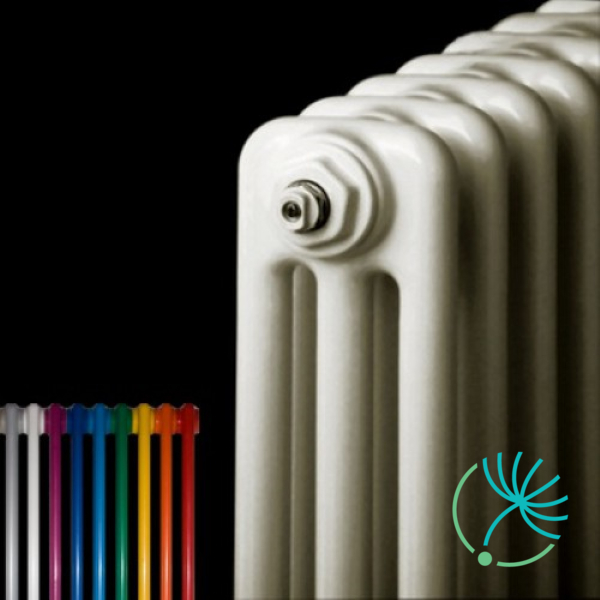

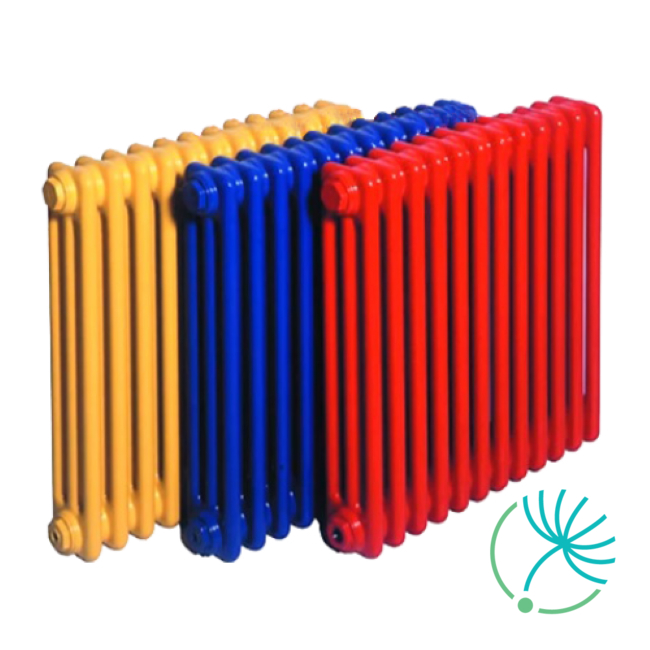

Farbgestaltung

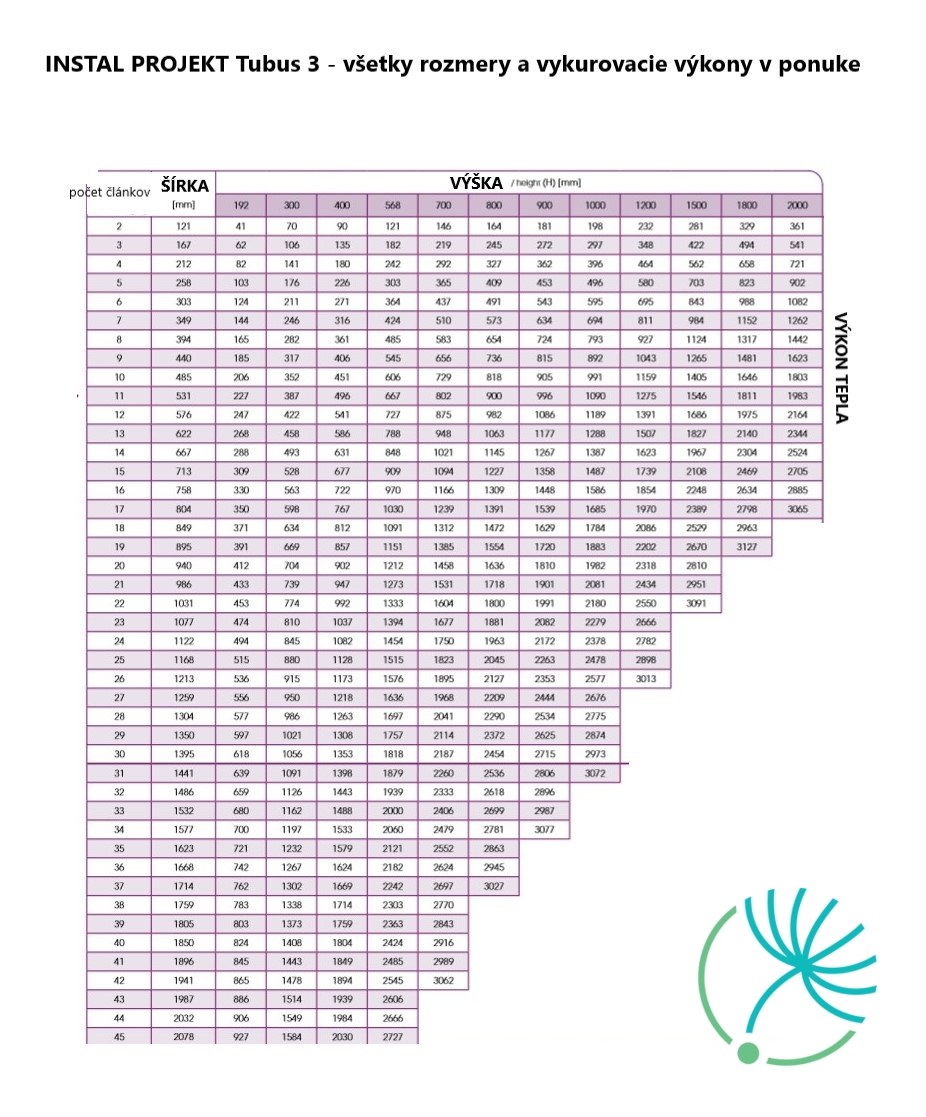

Abmessungen und Heizleistung (mm)

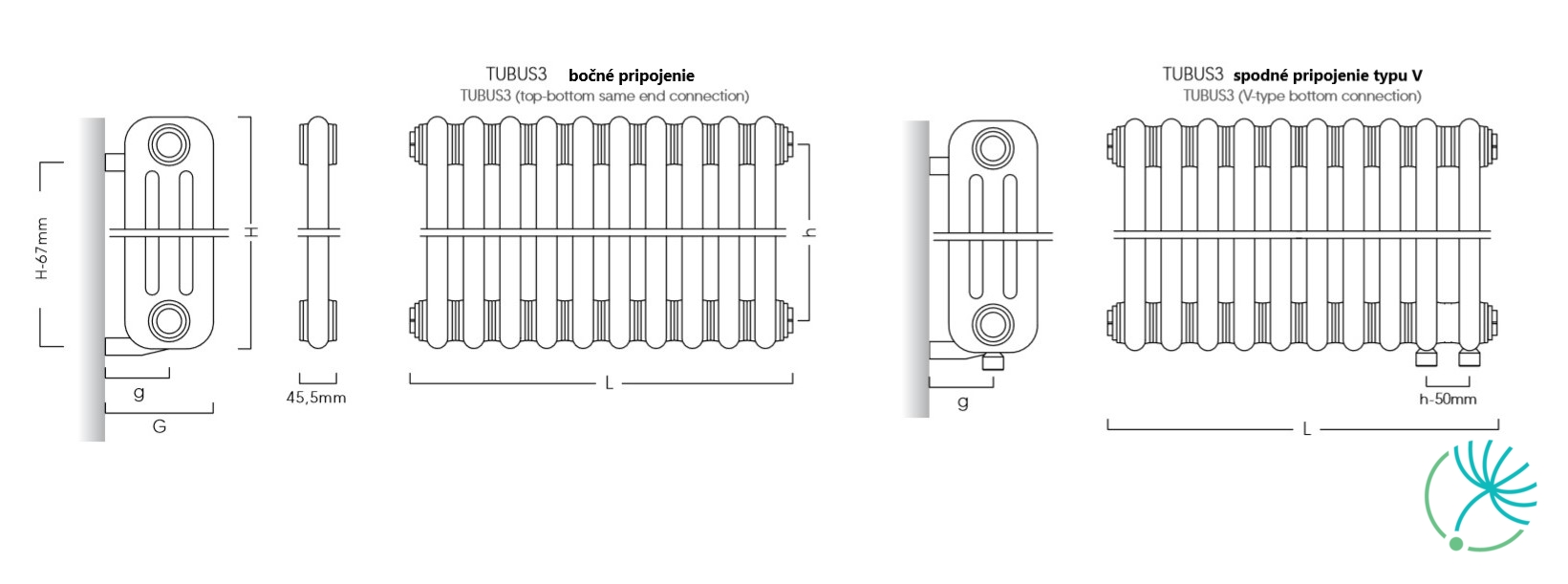

Anschlussart des Heizkörpers
Wir beraten Sie gern
Monika hilft Ihnen, eine maßgeschneiderte Bestellung zu erstellen. Rufen Sie uns von Montag bis Freitag zwischen 09:00-17:00 Uhr an.

klizanova@klimapro.at

+43 664 188 99 13

Überführungstabelle der Gliederanzahl für die Breite des Heizkörpers Tubus 3

Gliederanzahl: 2 3 4 5 6 7 8 9 10 11
Breite der Heizung (mm): 121 167 212 258 303 349 394 440 485 531
Gliederanzahl: 12 13 14 15 16 17 18 19 20 21
Breite der Heizung (mm): 576 622 667 713 758 804 849 895 940 986
Gliederanzahl: 22 23 24 25 26 27 28 29 30 31
Breite der Heizung (mm): 1031 1077 1122 1168 1213 1259 1304 1350 1395 1441
Gliederanzahl: 32 33 34 35 36 37 38 39 40 41
Breite der Heizung (mm): 1486 1532 1577 1623 1668 1714 1759 1805 1850 1896
Gliederanzahl: 42 43 44 45
Breite der Heizung (mm): 1941 1987 2032 2078

Zum Herunterladen

  • INSTAL-PROJEKT - Katalog (EN) ( 12.64 MB) Herunterladen
  • INSTAL-PROJEKT - Farbgestaltung (EN, PL) ( 5.88 MB) Herunterladen
  • INSTAL-PROJEKT Tubus 3 Design-Heizkörper - Technisches Datenblatt (EN, PL) ( 315.89 KB) Herunterladen

Zubehör

INFO

Manuelles Design-Eckventilset mit einer Abänderungsmöglichkeit zum thermostatischen Ventil – Paar 0613+0673 (ein Zuleitungsventil, ein Ableitungsventil und 2x Gewinde).

Manuelle Ventile enthalten ein abnehmbares Designköpfchen Serie Tondera, das durch einen thermostatischen Kopf ersetzbar ist. Sie dienen zur Flüssigkeitsregulation im Heizsystem.

Falls auf dem Ventil der thermostatische Kopf angesetzt ist, ist es so entworfen, damit es die konstante eingestellte Temperatur im Raum einhält und zugleich energiesparend ist.

Das gesamte Angebot von thermostatischen Köpfen befindet sich HIER.

Alle Ventile haben ein Endstück mit einer Gummidichtung zur einfacheren Installation.

Eigenschaften:

•    Anschlussgewinde am Heizkörper: G 1/2"
•    Anschluss für Rohre: 24x19
•    Anschlussgewinde des Kopfes: M30x1,5
•    Anwendbare Flüssigkeiten: Wasser, Frostschutzmittel
•    Max. Prozent von Glykol: 30 %
•    Max. Arbeitsdruck: 10 bar
•    Max. Arbeitstemperatur: 100 °C
•    Min. einstellbare Temperatur: 7 °C

Wir empfehlen zusammen mit dem Ventil auch das dekorative Abdeckset, das den Wasserzulauf perfekt abdeckt, zu kaufen. Alle Abdecksets sind im Zubehör für die Designventile zu sehen.

Beim Anschluss auf Eisenrohre bleibt der Preis unverändert. Es ist aber notwendig, es in der Bemerkung anzuführen.


SR Tondera Eckventilset

150,94 €

Im Warenkorb
INFO

Thermostatisches Design-Eckventilset – Paar 0633+0673+N093 (ein Zuleitungsventil, ein Ableitungsventil, ein Kopf Domus und 2x Gewinde).

Thermostatische Ventile mit dem Designkopf Domus dienen zur Flüssigkeitsregulation im Heizsystem. Sie sind so entworfen, damit sie die konstante eingestellte Temperatur im Raum einhalten und zugleich energiesparend sind.

Alle Ventile haben ein Endstück mit einer Gummidichtung zur einfacheren Installation.

Eigenschaften:

•    Anschlussgewinde am Heizkörper: G 1/2"
•    Anschluss für Rohre: 24x19
•    Anwendbare Flüssigkeiten: Wasser, Frostschutzmittel
•    Max. Prozent von Glykol: 30 %
•    Max. Arbeitsdruck: 10 bar
•    Max. Arbeitstemperatur: 100 °C
•    Min. einstellbare Temperatur: 7 °C

Wir empfehlen zusammen mit dem Ventil auch das dekorative Abdeckset, das den Wasserzulauf perfekt abdeckt, zu kaufen. Alle Abdecksets sind im Zubehör für die Designventile zu sehen.

Beim Anschluss auf Eisenrohre bleibt der Preis unverändert. Es ist aber notwendig, es in der Bemerkung anzuführen.

SR Tondera Thermostatisches Eckventilset

198,07 €

Im Warenkorb
INFO

Manuelles Design-Eckventilset – Paar 0762+0763 (ein Zuleitungsventil, ein Ableitungsventil und 2x Gewinde).

Manuelle Ventile mit dem Designkopf Tondera Light dienen zur Flüssigkeitsregulation im Heizsystem.

Alle Ventile haben ein Endstück mit einer Gummidichtung zur einfacheren Installation.

Eigenschaften:

•    Anschlussgewinde am Heizkörper: G 1/2"
•    Anschluss für Rohre: 24x19
•    Anwendbare Flüssigkeiten: Wasser, Frostschutzmittel
•    Max. Prozent von Glykol: 30 %
•    Max. Arbeitsdruck: 10 bar
•    Max. Arbeitstemperatur: 100 °C

Wir empfehlen zusammen mit dem Ventil auch das dekorative Abdeckset, das den Wasserzulauf perfekt abdeckt, zu kaufen. Alle Abdecksets sind im Zubehör für die Designventile zu sehen.

Beim Anschluss auf Eisenrohre bleibt der Preis unverändert. Es ist aber notwendig, es in der Bemerkung anzuführen.


SR Tondera Light Manuelles Eckventilset

102,26 €

Im Warenkorb
INFO

Rechtes manuelles Design-Mittelventil mit einer Abänderungsmöglichkeit zum thermostatischen Ventil – das Set enthält ein Mittelventil (0681) und 2x Gewinde.

Manuelle Ventile enthalten ein abnehmbares Designköpfchen Serie Tondera, das durch einen thermostatischen Kopf ersetzbar ist. Sie dienen zur Flüssigkeitsregulation im Heizsystem.

Falls auf dem Ventil der thermostatische Kopf angesetzt ist, ist es so entworfen, damit es die konstante eingestellte Temperatur im Raum einhält und zugleich energiesparend ist.

Das gesamte Angebot von thermostatischen Köpfen befindet sich HIER.

Alle Ventile haben ein Endstück mit einer Gummidichtung zur einfacheren Installation.

Eigenschaften:

•    Anschlussabstand der Rohre: 50 mm
•    Anschlussgewinde am Heizkörper: G 1/2"
•    Anschluss für Rohre: 24x19
•    Anschlussgewinde des Kopfes: M30x1,5
•    Anwendbare Flüssigkeiten: Wasser, Frostschutzmittel
•    Max. Prozent von Glykol: 30 %
•    Max. Arbeitsdruck: 10 bar
•    Max. Arbeitstemperatur: 100 °C
•    Min. einstellbare Temperatur: 7 °C

Wir empfehlen zusammen mit dem Ventil auch das dekorative Abdeckset, das den Wasserzulauf perfekt abdeckt, zu kaufen. Alle Abdecksets sind im Zubehör für die Designventile zu sehen.

Beim Anschluss auf Eisenrohre bleibt der Preis unverändert. Es ist aber notwendig, es in der Bemerkung anzuführen.


SR Tondera Eck-Mittelventil – rechts

162,47 €

Im Warenkorb
INFO

Rechtes thermostatisches Design-Mittelventil - das Set enthält ein Mittelventil (0684), einen thermostatischen Kopf Domus und 2x Gewinde.

Thermostatische Ventile mit dem Designkopf Domus dienen zur Flüssigkeitsregulation im Heizsystem. Sie sind so entworfen, damit sie die konstante eingestellte Temperatur im Raum einhalten und zugleich energiesparend sind.

Alle Ventile haben ein Endstück mit einer Gummidichtung zur einfacheren Installation.

Eigenschaften:

•    Anschlussabstand der Rohre: 50 mm
•    Anschlussgewinde am Heizkörper: G 1/2"
•    Anschluss für Rohre: 24x19
•    Anschlussgewinde des Kopfes: M30x1,5
•    Anwendbare Flüssigkeiten: Wasser, Frostschutzmittel
•    Max. Prozent von Glykol: 30 %
•    Max. Arbeitsdruck: 10 bar
•    Max. Arbeitstemperatur: 100 °C
•    Min. einstellbare Temperatur: 7 °C

Wir empfehlen zusammen mit dem Ventil auch das dekorative Abdeckset, das den Wasserzulauf perfekt abdeckt, zu kaufen. Alle Abdecksets sind im Zubehör für die Designventile zu sehen.

Beim Anschluss auf Eisenrohre bleibt der Preis unverändert. Es ist aber notwendig, es in der Bemerkung anzuführen.


SR Tondera Thermostatisches Eck-Mittelventil – rechts

208,54 €

Im Warenkorb
INFO

Die INSTAL-PROJEKT Z14 ist eine thermostatische Winkelgarnitur der Ventile, die zur Wassertemperaturregulation im Heizkörper dient. Sie ist für die Heizkörper INSTAL-PROJEKT mit dem unteren Anschluss D und D50 bestimmt.

Die Garnitur beinhaltet:

  • thermostatischer Winkelanschlussventil
  • Winkelabschlussventil
  • thermostatischer Designkopf (M30x1,5)
  • 2x Verschraubung für AL-ALPEX Röhren 16x2


Die thermostatischen Ventile dienen zur Regulation von Flüssigkeiten in einem Heizsystem. Sie sind zur Einhaltung der konstanten eingestellten Temperatur im Raum entwickelt und sind zugleich energiesparend.

Eigenschaften:

  • Anschluss auf Röhren: 16:2
  • Anschlussgewinde am Kopf: M30x1,5
  • Verwendbare Flüssigkeiten: Wasser, frostfreie Flüssigkeiten
  • Nominaler Arbeitsdruck: 10 bar
  • Max. Arbeitstemperatur: 120 °C
  • Einstellbare Temperatur: 8-30 °C


Die Garnitur ist in der rechten und der linken Ausführung erhältlich.

Beim Anschluss auf Kupferröhren informieren Sie sich über die Verfügbarkeit und dem Preisangebot.

INSTAL-PROJEKT Z14 thermostatische Winkelgarnitur

99,60 €

Im Warenkorb
INFO

Die INSTAL-PROJEKT Z13 ist eine thermostatische Eckgarnitur der Ventile, die zur Wassertemperaturregulation im Heizkörper dient. Die Garnitur ist für die Heizkörper INSTAL-PROJEKT mit dem unteren Anschluss D und D50, Seitenanschluss B und Kreuzanschluss K bestimmt.

Die Garnitur beinhaltet:

  • thermostatischer Eckanschlussventil
  • Eckabschlussventil
  • thermostatischer Designkopf (M30x1,5)
  • 2x Verschraubung für AL-ALPEX Röhren 16x2


Die thermostatischen Ventile dienen zur Regulation von Flüssigkeiten in einem Heizsystem. Sie sind zur Einhaltung der konstanten eingestellten Temperatur im Raum entwickelt und sind zugleich energiesparend.

Eigenschaften:

  • Anschluss auf Röhren: 16:2
  • Anschlussgewinde am Kopf: M30x1,5
  • Verwendbare Flüssigkeiten: Wasser, frostfreie Flüssigkeiten
  • Nominaler Arbeitsdruck: 10 bar
  • Max. Arbeitstemperatur: 120 °C
  • Einstellbare Temperatur: 0-30 °C


Beim Anschluss auf Kupferröhren informieren Sie sich über die Verfügbarkeit und dem Preisangebot.

INSTAL-PROJEKT Z13 thermostatische Eckgarnitur

103,20 €

Im Warenkorb
INFO

Die INSTAL-PROJEKT Z15 ist eine thermostatische Mitteleckgarnitur der Ventile, die zur Wassertemperaturregulation im Heizkörper dient. Sie ist für die Heizkörper INSTAL-PROJEKT mit dem unteren Anschluss D50 bestimmt.

Die Garnitur beinhaltet:

  • thermostatischer Mittelanschlussventil
  • thermostatischer Designkopf (M30x1,5)
  • 2x Verschraubung für AL-ALPEX Röhren 16x2
  • Reduzierstück fürs Gewinde ¾ und ½


Die thermostatischen Ventile dienen zur Regulation von Flüssigkeiten in einem Heizsystem. Sie sind zur Einhaltung der konstanten eingestellten Temperatur im Raum entwickelt und sind zugleich energiesparend.

Eigenschaften:

  • Anschluss auf Röhren: 16:2
  • Anschlussgewinde am Kopf: M30x1,5
  • Verwendbare Flüssigkeiten: Wasser, frostfreie Flüssigkeiten
  • Nominaler Arbeitsdruck: 10 bar
  • Max. Arbeitstemperatur: 120 °C
  • Einstellbare Temperatur: 8-30 °C


Die Garnitur ist in der rechten und der linken Ausführung erhältlich.

Beim Anschluss auf Kupferröhren informieren Sie sich über die Verfügbarkeit und dem Preisangebot.

INSTAL-PROJEKT Z15 thermostatische Mitteleckgarnitur

194,40 €

Im Warenkorb
