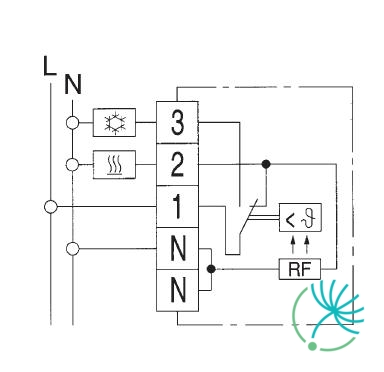

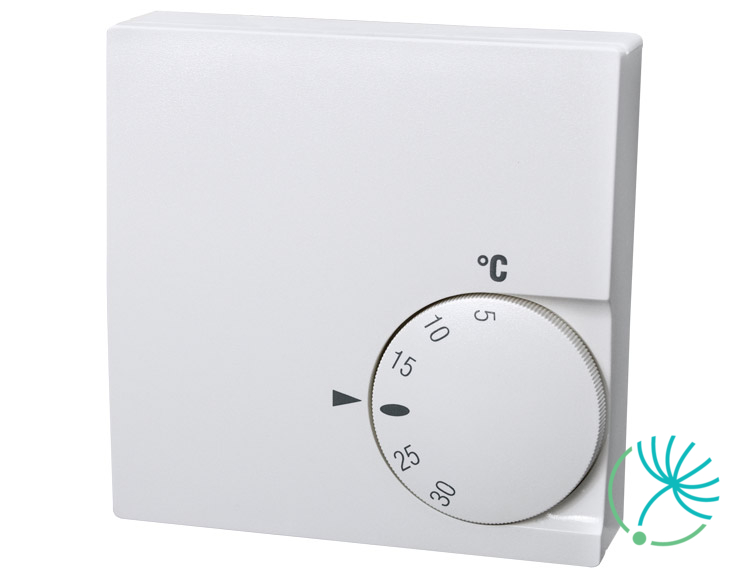

RTR 6721 Raumthermostat

Der Drehazhalumschalter in der Kunststoffausführung. Auf- oder Unterputzmontage. Geeignet für den Ventilator mit zwei Geschwindigkeitsstufen.

Der Sensor SQA ermöglicht, die Luftqualität auf eingestelltem Niveau zu kontrollieren und zu halten. Zu den Grundfunktionen des Sensors gehört die Einschaltung des Ventilators bei erhöhter Schadstoffkonzentration in der Luft. Wenn die Schadstoffkonzentration unter der gewünschten eingestellten Wert sinkt, bleibt der Ventilator dank der integrierten Nachlaufzeit noch (1 - 25 min.) im Betrieb.

Der Luftqualitätssensor SQA reagiert auf die Anwesenheit von CO, Lösungsmitteln, Tabakrauch, Methan, Benzol usw.

Achtung:

SQA ist nicht möglich, als Rauchdetektor, Rauchgas- oder Abgassensor oder als Teil des Feueralarms oder der Ausströmung von CO zu montieren. Er ist für die Ablesung des ganzen Spektrums von verbrennbaren und aromatischen Kohlenwasserstoffen und für die Montage in die normale Umgebung bestimmt (Wohnungen, Büros und usw.). Seine Anwendung in anderen Applikationen, die von genauer Ablesung von einzelnen Gasbestandteilen abhängig sind, oder in Tief- oder verschlossenen Garagen, ist nicht empfohlen und das Gerät ist nicht für solche Anwendung genehmigt.

Der Kasten wird aus dem Kunststoff hergestellt und ist für die Montage an die Wand bestimmt.

Technische Parameter:

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 150 mm) und Wandgitter (□E 180 mm).

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 150 ED in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Einphasiger Triac-Drehzahlsteller REB 1 NE wird für stufenlose Drehzahlregulierung des Ventilators und gleichzeitig als Schalter benutzt. Minimale Drehzahl des Ventilators kann nach der Abnahme von Deckung durch die Teildrehung des Regelelements eingestellt werden.

Der Drehzahlsteller kann intensives Motorengeräusch vor allem bei niedrigen Umdrehungen verursachen. In solchem Fall ist es notwendig, den Transformatorregler anzuwenden.

Diese Art eignet sich für die Unterputz-Montage in das übliche Rundgehäuse mit dem Durchmesser von 68 mm.

COM 2 ist ein Drehzahlumschalter mit zwei Positionen, die für die Umschaltung und Abschaltung von Ventilatoren bestimmt ist. Der Kasten wird aus dem Kunststoff hergestellt.

Drehzahlumschalter - von Geschwindigkeiten des Ventilators mit der Position für die Abschaltung. Aufputz- oder auch Unterputzmontage.

Selbsttätige Überdruckjalousie für vertikale Montage an die Außenwand. Sie hat profilierte Lamellen und arbeitet sehr gut auch bei niedrigen Luftgeschwindigkeiten. Die Höchstluftgeschwindigkeit ist 12 m/s. Die Überdruckjalousie wird aus einem stoßfesten Nylonmaterial hergestellt, das gegen Witterungseinflüsse und UV-Strahlung beständig ist. Die Überdruckjalousien werden sehr einfach montiert, Schrauben und Dübel sind beigefügt.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 80 ED in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

RKK 100 Rückschlagklappe in das Rohr mit dem Durchmesser von 100 mm. Die Klappe wird aus stoßfestem Kunststoff mit der  "Schmetterlingsausführung" hergestellt. Sie soll nur in waagerechtem Rohr mit der Achse von Klappen in vertikaler Lage installiert werden.

ZN 708 ist ein Gerät, das für die Abschaltverzögerung von Axial- und Radialventilatoren bestimmt ist. Die Dauer der Nachlaufzeit ist fest bestimmt auf circa 7 min. (± 1 min). Der Einschalter wird durch den Schalter von Innenraumbeleuchtung oder durch den Knopf gesteuert.

Technische Parameter:

• fest eingestellte Zeit
• er ist in einem Plastikgehäuse integriert, das unter Schalter platziert werden kann
• Nachlaufintervall Typ 708 – 7±1 Minute (geeignet für WC)
• Nachlaufintervall Typ 715 – 15±1 Minute (geeignet für Badezimmer)

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 100 mm) und Wandgitter (□E 140 mm).
